直流电压电流表是集高精度直流电压输入、霍尔传感器75mV输入、4-20mA模拟量输出、开关量输入、继电器输出以及RS485通讯为一体的数字电力仪表。仪表采用嵌入式安装，外形美观、运行可靠、现场接线与操作非常方便。
l 带双路RS485通信接口。
l 高精度直流电压输入。
型号定义
TN1D - V M A D I P
① ② ③ ④ ⑤ ⑥ ⑦
①---单相直流表型号代码
②---选直流电压测量功能（DC36-250V）
③---选4-20mA测量功能
④---选配霍尔儿传感器输入功能(0-100mv)
⑤---选配继电器输出：如选配2路继电器输出用D2表示，不选配省略此项
⑥---选配开关量输入：如选配2路用I2表示，不选配省略此项
⑦---装置工作电源选择：P1表示装置工作电源AC85-265V/DC90-300V
P2表示装置工作电源DC9-40V
|
输入参数 |
直流电压 |
范围：10~600V 精度：0.5% |
|
|
4-20mA输入 |
范围：4-20mA 精度：0.5% |
||
|
霍尔传感器 |
范围：0~75mV 精度：0.5% |
||
|
开关量参数 |
无源干接点 |
||
|
继电器输出 |
无源常开，触点容量：AC220V/5A,DC30V/5A |
||
|
通讯参数 |
通讯接口 |
RS485接口 |
|
|
通讯协议 |
Modbus_RTU协议 |
||
|
波特率 |
1200bps,2400 bps,4800 bps,9600 bps |
||
|
数据格式 |
8个数据位、1个停止位、无校验 |
||
|
使用环境 |
环境温度 |
-10℃～+55℃（正常工作） |
|
|
环境湿度 |
≤95% |
||
|
工作电源 |
第一种电源 |
AC/DC220V |
只能选择其中一种工作电源 |
|
第二种电源 |
直流DC9-40V |
||
|
功 耗 |
≤3W |
||
|
隔离耐压 |
2KV |
||
|
电源跌落 |
200ms |
||
|
绝缘性能
|
抗电强度 |
外壳与端子之间大于AC2000V |
|
|
绝缘性能 |
外壳与端子之间大于100ΜΩ |
||
|
抗 震 性 |
10～55～10Hz 2g 1min |
||
|
抗 干 扰 |
符合GB/T17626.8-2006标准 |
||
|
安装方式 |
嵌入式安装 |
||

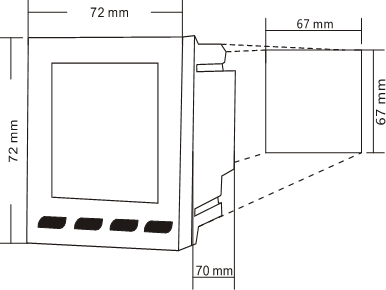

外形尺寸

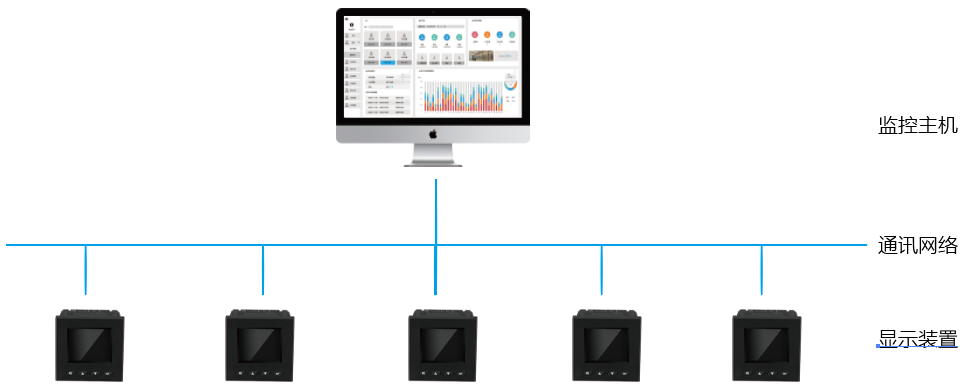

系统结构图
